Yelo profiterer af rådgivning og måleteknologi til deres nye kombinerede kraft-/varmeværk
Endress+Hauser blev engageret af produktudviklerne til at levere rådgivning vedrørende Renewable Heat Incentive (RHI), et offentligt miljøprogram, som leverer økonomisk støtte for at fremme virksomheders anvendelse af vedvarende varmesystemer. Som følge af Endress+Hausers ekspertise inden for varmemåling blev virksomheden også bedt om at levere målinger, datafangstløsninger og software.

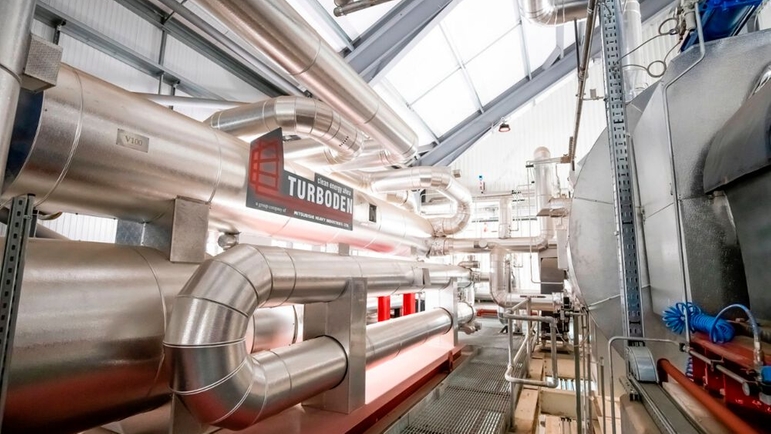

Yelos ORC-enhed

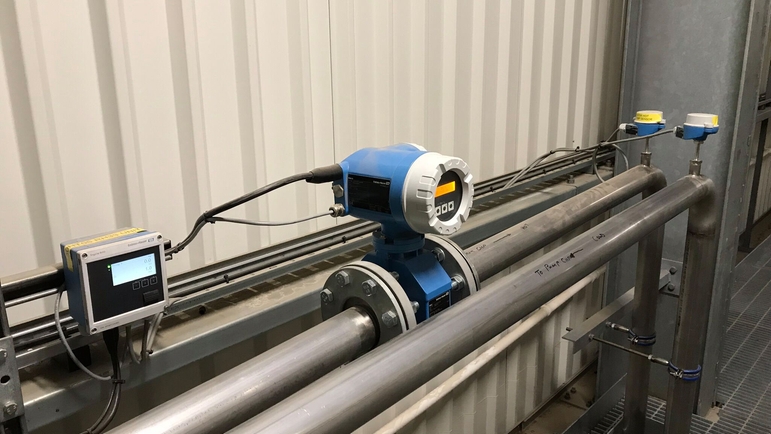

Varmemåling
Fordelene
Med deres ekspertise inden for varmemåling er Endress+Hauser den ideelle partner i forbindelse med biomassedrevne kraftvarmeanlægsprojekter.
Med sin dybdegående forståelse for regler og et mageløst sortiment af instrumenter kan virksomheden dokumentere sin kompetence for at yde rådgivning, som hjælper virksomheder med at spare energi, reducere omkostninger og forbedre deres troværdighed på miljøområdet.
Carlo Matos, Operations Director hos Yelo: "Vi har nu et energirapporteringssystem i verdensklasse, som fjerner al stress i forbindelse med de mange rapporteringskrav, både over for aktionærer og over for Ofgem, de britiske tilsynsmyndigheder for gas- og elektricitetsmarkederne."
"Endress+Hauser tilførte både en dybdegående viden om de britiske tilsynsmyndigheders (Ofgem) krav til målinger og en teknisk forståelse af vores system."
Yelo
Udfordringen
I 2016-17 blev der opført et biobrændseldrevet kraftvarmeanlæg (CHP) med henblik på at levere energi til Yelos rapsforarbejdningsanlæg i nærheden af Stratford-upon-Avon i Warwickshire. Ved hjælp af træbiomasserestprodukter fra UK som brændsel til det biomassedrevne kraftvarmeanlæg kan Yelo producere vegetabilsk olie og dyrefoder med et meget lavt CO2-aftryk. Kerneprocessen for rapsforarbejdning anvender mekanisk presning i stor skala frem for en hexan-ekstraktionsmetode, hvilket er befordrende for plantens grønne egenskaber.
Løsningen
Kraftvarmeanlægget omfatter en 11,4 MW biomassedrevet termisk oliefyr, der leverer varme til en såkaldt ORC-enhed (Organic Rankine Cycle) fra Turboden. Den termiske olievarme måles med en Endress+Hauser Prowirl 200 Vortex-flowmåler i kombination med en RH33-varmeberegner. Varmtvandsforsyningen fra ORC-kondensatorsystemet til procesanlægget måles med en Endress+Hauser Promag 50 flowmåler sammen med en RH33.
Efter at have passeret igennem ORC-enheden føres den afviste termiske olie gennem en varmegenvindingsdampgenerator, der leverer 7 bar mættet damp til processen. Dette måles med en kombination af Prowirl og Promag teknologier sammen med RH33-varmeberegnere.
En RSG45 Data Manager beregner varmen
En RSG45 Data Manager beregner den genererede varme i biomassekedlen under to forskellige driftstilstande: den ene, når systemet anvendes som et komplet kraftvarmeanlæg, og den anden, når ORC-systemet er lukket ned, og anlægget er konfigureret som en standalone biomassevarmekilde.
Levering af RHI-kompatible målinger
Ud over at levere RHI-kompatible måltinger til kraftvarmeanlægget udarbejdede Endress+Hauser en uafhængig rapport, der vurderer og verificerer målearrangementer for energiforbrug eller produktion (Independent Report on Metering Arrangement - IRMA), den rapport, som de britiske tilsynsmyndigheder - Ofgem - kræver for at give en RHI-akkreditering. Dette kræver en vurdering af alle varmetab fra eksterne rør, med tegninger, der viser måler- og anlægsarrangementet, og en bestemmelse af en formel for betaling af berettiget varmeproduktion.
"Vores målersystem var ikke helt enkelt"
"Vores målersystem var ikke helt enkelt, og Endress+Hauser tilførte både en dybdegående viden om de britiske tilsynsmyndigheders (Ofgem) krav til målinger og en teknisk forståelse af vores system," udtalte Yelos Operations Director Carlo Matos.
Endress+Hauser leverer nu en servicekontrakt
Varme- og elektricitetsmåledata indsamles nu fra en gateway og behandles ved hjælp af en cloud-baseret datahåndterings- og -rapporteringsplatform. Denne platform alle dataene til den månedlige myndighedsrapportering til Ofgem og registrerer RO-strøm- og RHI-varmeindtægter. Efter at have hjulpet Yelo med at opnå deres RHI-akkreditering leverer Endress+Hauser nu en servicekontrakt for at sikre og kontrollere målernes ydelse, hvilket er en forpligtelse i henhold til RHI-reglerne.
