Oversigt over specifikationer
-
Process temperature
-40°C ... 150°C
(-40°F ... 300°F) -
Process pressure / max. overpressure limit
Vacuum ... 25 bar
(Vacuum ... 360 psi) -
Min. density of medium
200 g/l
Anvendelsesområde

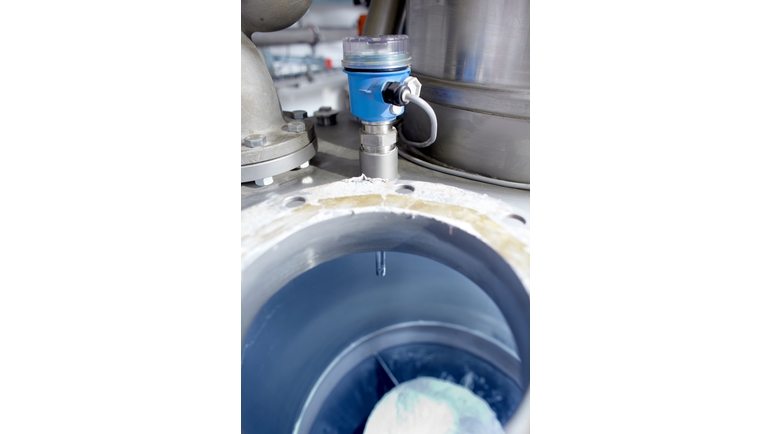

Soliphant FTM20 is a point level switch for applications with fine-grained or coarse-grained, non-fluidized bulk solids. The various designs means the device has a wide range of applications. Certificates are also available for use in dust and hazardous areas.
Point level switch for fine grained solids
Process connections: Threads
Temperature: -40 to +150°C (-40 to +300°F)
Pressure: -1 to +25bar (-14.5 to +360psi)
Sensor material: 316L
International explosion protection certificates
Fordele
No calibration required, easy commissioning (plug and play)
Measurement not affected by build-up or external vibration
No mechanically moved parts, free of maintenance
Sensor material 316L, abrasion resistant even with building materials
Plastic housing with cover with sight glass, switch status visible from outside;
also aluminium housing availableNot affected by flow noises
Available with explosion protection certificates
Videoer
Fundamental
-
Enkle produkter
- Nemme at vælge, installere og betjene
Teknisk ydeevne
Enkelhed
-
Standardprodukter
- Pålidelige og robuste med lav vedligeholdelse
Teknisk ydeevne
Enkelhed
-
Specialiserede produkter
- Designet til krævende applikationer
Teknisk ydeevne
Enkelhed
Variabel
| FLEX valg | Teknisk ydeevne | Enkelhed |
|---|---|---|
Fundamental Få dækket dine basale målebehov |
Teknisk ydeevne
|
Enkelhed
|
Lean Administrer nemt dine kerneprocesser |
Teknisk ydeevne
|
Enkelhed
|
Extended Optimer dine processer med innovative teknologier |
Teknisk ydeevne
|
Enkelhed
|
Xpert Til de mest udfordrende applikationer |
Teknisk ydeevne
|
Enkelhed
Variabel |
Loading alternative products
Forgænger
Succeshistorier
Mest downloadede
-
-
Tekniske oplysninger (TI)
Soliphant T FTM20, FTM21 Technical Information
Engelsk version - 08/2018
Robust point level switch for bulk solids, also for dust incendive hazard areas
EN DA 31/08/201808/01/201813/07/201708/12/201609/04/2008Sprog:
Engelsk
Version:
31/08/2018
Filstørrelse:
2.1 MB
Filnavn:
TI00389FEN_1618.pdf
-
-
-
Aktivitetsfelter (FA)
Level measurement
Engelsk version - 10/2022
Product overview for applications in liquids and bulk solids
Sprog:
Engelsk
Version:
14/10/2022
Filstørrelse:
10.5 MB
Filnavn:
FA00001F00EN2522.pdf
-
46 dokumenter
-
-
Tekniske oplysninger (TI)
Soliphant T FTM20, FTM21 Technical Information
Robust point level switch for bulk solids,
also for dust incendive hazard areasEN DA 31/08/201808/01/201813/07/201708/12/201609/04/2008Sprog:
Engelsk
Version:
31/08/2018
Filstørrelse:
2.1 MB
Filnavn:
TI00389FEN_1618.pdf
-
-
-
Kort anvisning (KA)
Exchange of electronic insert on Soliphant T FTM20, FTM21
Exchange of electronic insert on Soliphant T FTM20, FTM21
EN DA 19/05/2021Sprog:
Engelsk
Version:
19/05/2021
Filstørrelse:
177.3 KB
Filnavn:
KA00621FA2_0909.pdf
-
-
-
Kort anvisning (KA)
Operating Instructions Soliphant T FTM20, FTM21
Robust point level switch for bulk solids,
also for dust incendive hazard areasEN DA 08/01/201813/07/201708/12/201630/09/2004Sprog:
Engelsk
Version:
08/01/2018
Filstørrelse:
1.2 MB
Filnavn:
KA00227FA6_1518.pdf
-
-
-
Kort anvisning (KA)
KA Soliphant T FTM20
Niveauafbryder til bulkfaststoffer
VibroniskEN DA 15/08/2023Sprog:
Dansk
Version:
15/08/2023
Filstørrelse:
434.8 KB
Filnavn:
KA01669FDA_0123-00.pdf
-
-
-
Ex-sikkerhedsanvisning (XA)
XA Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135 °C Da/Db
EN DA 06/02/202411/12/202005/10/2017Sprog:
Engelsk
Version:
06/02/2024
Filstørrelse:
401 KB
Filnavn:
XA01681FEN_0323-00.pdf
-
-
-
Ex-sikkerhedsanvisning (XA)
Soliphant T FTM20, FTM21
ATEX, IECEx:
Ex ta/tb IIIC Da/DbEN DA 02/08/202113/04/201614/03/201301/11/201101/08/2004Sprog:
Dansk
Version:
02/08/2021
Filstørrelse:
400.3 KB
Filnavn:
XA00300FDA_1621.pdf
-
-
-
Ex-sikkerhedsanvisning (XA)
Soliphant T FTM20, FTM21
Ex ta IIIC T170°C Da X and Ex tc IIIC T170°C Dc X
EN DA 25/05/202030/07/2018Sprog:
Engelsk
Version:
25/05/2020
Filstørrelse:
115.4 KB
Filnavn:
XA01420FEN_0220.pdf
-
-
-
Ex-sikkerhedsanvisning (XA)
Safety Instructions Soliphant T FTM20, FTM21
Ex ta/tc IIIC T170°C Da/Db
IECEx KEM07.0043EN DA 14/03/201301/10/200701/04/2007Sprog:
Engelsk
Version:
14/03/2013
Filstørrelse:
134.2 KB
Filnavn:
XA00424FA3_1313.pdf
-
-
-
Ex-sikkerhedsanvisning (XA)
Soliphant T FTM20, FTM21
II 1/2 D Ex ta/tb IIIC Da/Db
Sprog:
Engelsk
Version:
16/09/2021
Filstørrelse:
396 KB
Filnavn:
XA02703FEN_0121-00.pdf
-
-
-
Ex-sikkerhedsanvisning (XA)
Soliphant T FTM20, FTM21
Ex ta/tb IIIC T135°C Da/Db
EN DA 04/08/202222/01/201816/04/201301/02/2008Sprog:
Engelsk
Version:
04/08/2022
Filstørrelse:
505.7 KB
Filnavn:
XA00434FEN_1522-00.pdf
-
Søg i reservedele efter nummer på tegning
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F18 Alu, gasket
-
Cover
TegningsnummerOrdrekode2052005910 -
-
Cover F16 transparent, gasket
-
Cover
TegningsnummerOrdrekode2052025790 -
-
Cover F13/17/18 Alu,sight glass,gasket
-
Cover
TegningsnummerOrdrekode2052027693 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Sealing
TegningsnummerOrdrekode2152004137 -
-
Sealing set EPDM,cover F13/17/18/27,10pc
-
Sealing
TegningsnummerOrdrekode2152004277 -
-
Electronics FEM22, PNP 10-45VDC
-
Electronic
TegningsnummerOrdrekode3052025688 -
-
Electronics FEM24 DPDT 19-253VAC/55VDC
-
Electronic
TegningsnummerOrdrekode3052025691 -
-
Diagnostics plug FTL5x,FTL7x,FTL8x,FTM5x
-
further parts
Ordrekode71036514 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
further parts
Ordrekode52014472 -
-
Weather protection cover F13/F17/F18/F27
Ordrekode71040497 -
Protection cover F16 housing
Ordrekode71127760 -
Sliding sleeve R1-1/2 SS, FTM21
Ordrekode52023313 -
Sliding sleeve R1-1/2 SS, FTM21, press.
Ordrekode52023312 -
Sliding sleeve NPT1-1/2 SS, FTM21
Ordrekode52024578 -
Sliding sleeve NPT1-1/2 SS, FTM21,press.
Ordrekode52025090
